螺旋式输送机

螺旋输送机在化工、建材、粮食等部门中广泛应用的一种输送设备，主要用于输送粉状、颗粒状和小块状物料。它不适宜输送易变质的、粘性的和易结块的物料。螺旋输送与其他输送设备相比较，具有结构简单、横截面尺寸小、密封性能好、可以中间多点装料和卸料、操作放心方便以及制造成本低等优点。它的缺点是机件磨损较严重、输送量较低、消耗功率大以及物料在运输过程易被破碎。

产品简介：

螺旋输送机主要包括螺旋、机槽、吊架、进料及卸料口、传动装置等部分，用于输送粉状或小块物料。该机机槽采用钢管输送筒，刚性大、密封性好、无泄露、改善工作环境。传动装置选用电机直联型摆线针轮减速机，功率大、噪音小、结构紧凑、传动可靠。整机可水平或倾斜安装，占地面积小，安装、使用方便。

螺旋输送机是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械。它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料（例如：水泥、粉煤灰、石灰、粮等），而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料（例如：污泥、生物质、垃圾等）。

技术参数：

型号	螺旋直径	转速	标准体积输送量
型号	(mm)	(r/min)	(m3/h)
LS160	160	112	3.2-9.7
		90	2.6-7.8
		71	2.1-6.2
		56	1.6-4.9
LS200	200	100	5.6-16.9
		80	4.5-13.5
		63	3.6-10.7
		50	2.8-8.5
LS250	250	90	9.9-29.9
		71	7.8-23.5
		56	6.2-18.5
		45	5.0-14.9
LS315	315	80	17.6-52.9
		63	13.9-41.6
		50	11.0-33.1
		40	8.8-26.4
LS400	400	71	28.2-85.3
		56	22.4-67.3
		45	18.0-54.1
		36	14.4-43.2

工作原理：

旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

当螺旋轴转动时，由于物料的重力及其与槽体壁所产生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料的主要前进动力是来自螺旋叶片在轴向旋转时将物料沿叶片切线方向向上和向前的作用力。

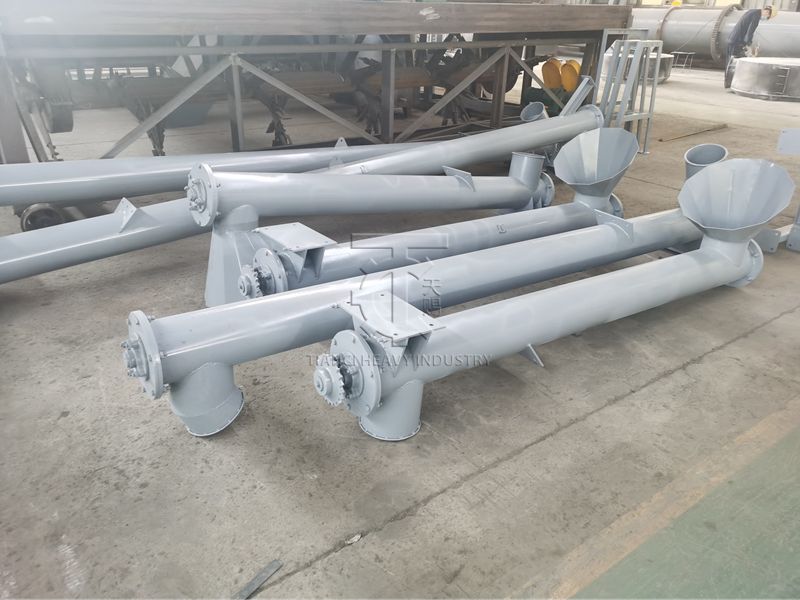

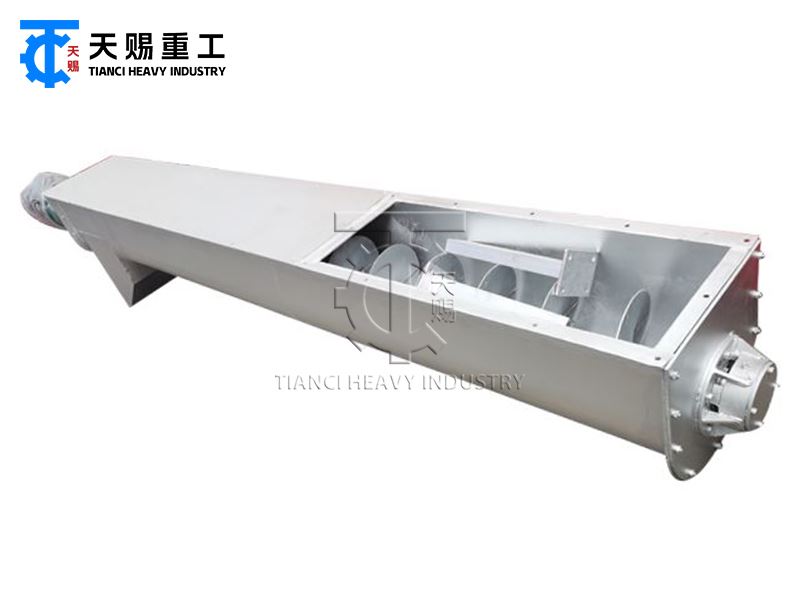

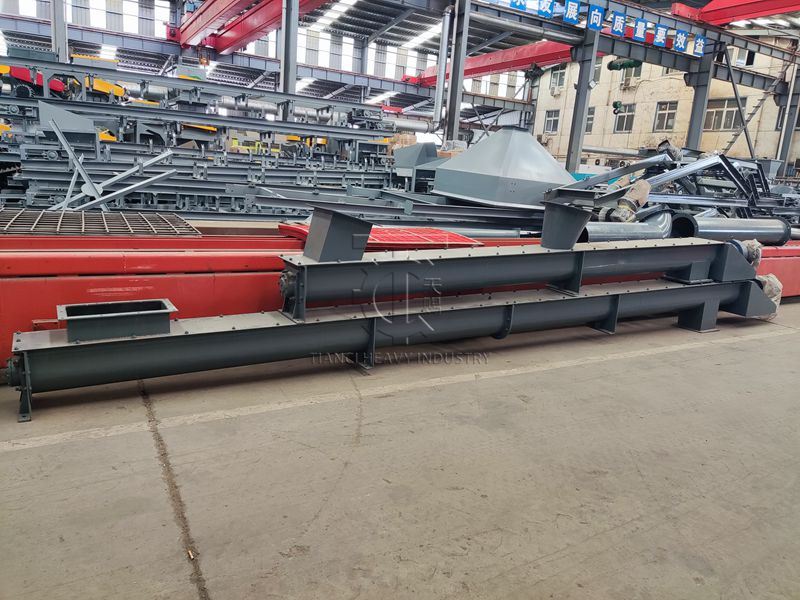

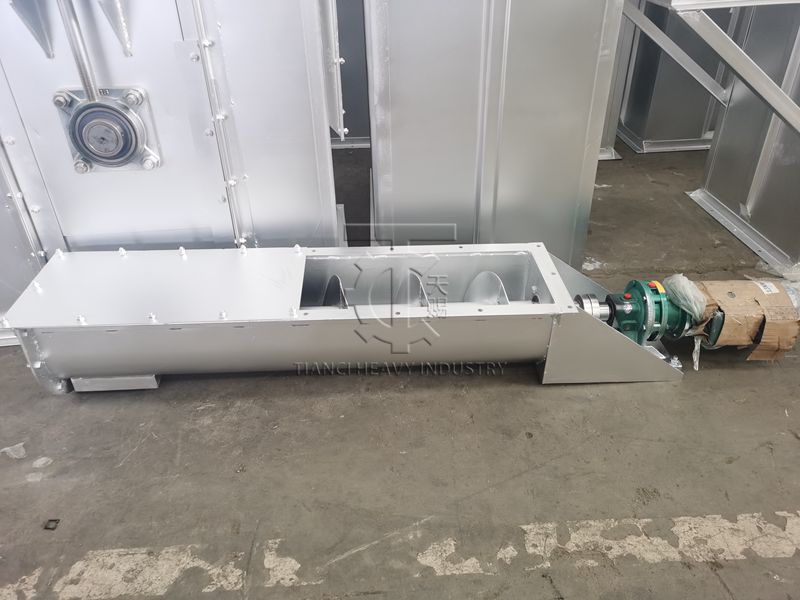

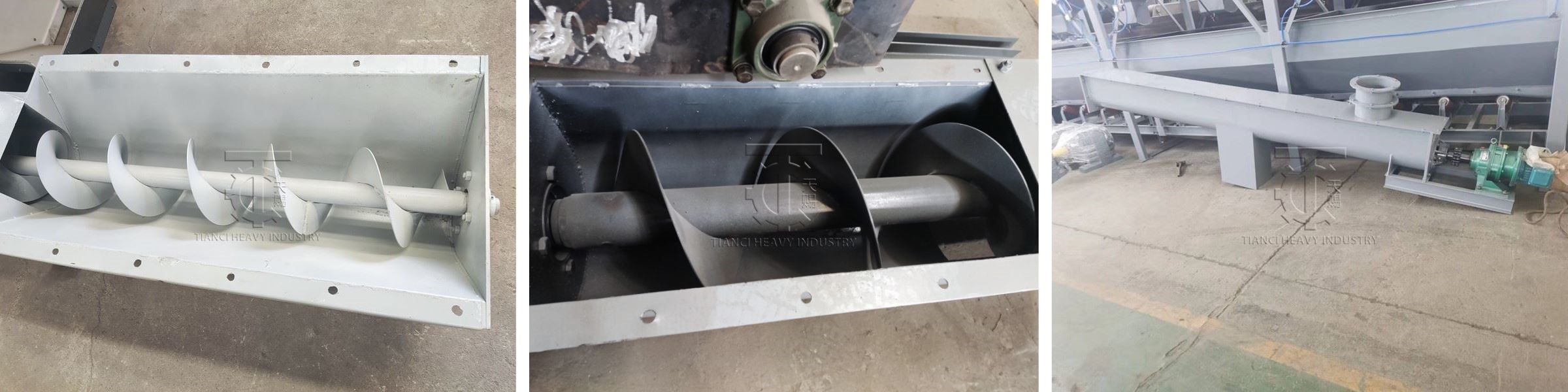

产品细节：
